4"
100 mm 外緣 · GM-04A
4 吋塑膠捲軸 · 樣品用
SMD 工廠提供客戶樣品時最經濟實惠的選擇。8 mm 載帶寬 · 50 mm 內軸 · 13 mm 中心孔 · PS / ABS 材質，藍色 / 白色 · 三種電性可選 · MOQ 300。
- 載帶寬8 mm
- 內軸寬50 mm
- 成形一體成型
- 材質PS / ABS
PRODUCT GALLERY · 產品圖鑑
Engineered for SMT Precision
應用於 OSAT 封裝、Fabless IC 設計、IDM 元件廠的 SMD 載帶包裝 — 6 種尺寸 × 3 種電性 × 多種 hub 規格，完整覆蓋 SMT 量產與外銷出貨需求。
PRODUCT REEL · STUDIO SHOTS
攝影棚實拍 產品圖鑑
19
PHOTOS
6
SIZES
17
MODELS
滑鼠移上去暫停 · 點圖跳到對應規格
點圖跳到對應規格
● AUTO-SCROLL · 38S LOOP
◆ /SCENARIO · 貼裝情境
捲盤在 SMT 產線 實際怎麼跑
一捲捲盤上線，從出帶、剝膜、取料到貼上 PCB，關鍵全在尺寸精度與退料順暢。下面動畫完整呈現這段流程 — 也說明了為什麼捲盤的「精準與順暢」直接決定產線效率。
01 · 出帶
捲盤送帶
捲盤把編帶送進貼片機，定位孔對準輸送齒輪一格一格往前送。帶寬與孔距都照 EIA-481 走，料才餵得順、不卡帶。
02 · 剝膜
剝上蓋膜
取料前先把上蓋膜剝開、捲收走，口袋裡的元件才露得出來。剝離力要穩 — 太緊會扯壞元件，太鬆會掉料。
03 · 取料
吸嘴取料
貼片機吸嘴對準口袋把元件吸起來。這步最吃捲盤的尺寸精度，盤偏擺或孔距跑掉，吸嘴就抓不準、容易掉料。
04 · 貼裝
貼上 PCB
元件被精準放到 PCB 焊墊上，一小時上看兩萬多顆。捲盤穩、退料順，整條產線才跑得快又不停機。
◆ /STRUCTURE · 組裝與結構
組裝結構 · 實機與互動展示
三件式與兩件式組裝,未組裝平疊出貨與運輸效益 — 以實機影片完整示範，並提供 3D 模型互動檢視。
三件式
三件式組裝
兩片同尺寸圓盤，中間放入中央軸心旋緊卡合 — 兩片圓盤搭配中央軸心，旋緊卡合成完整捲盤。
平疊出貨 省 60% 體積卡合定位不鬆脫
兩件式
兩件式組裝
兩片對位、直接旋轉鎖上就完成 — 不需任何工具。出貨時平疊裝櫃、到廠後組裝，可大幅降低海運櫃裝體積與運輸成本。
直接旋鎖幾秒完成組裝平疊出貨 海運省櫃
互動 3D 模型 — 拖曳檢視結構比例
G.M REEL · 13"EIA-481
◇ 按住拖曳即可旋轉
盤徑 330 mm帶寬 8–56 mm軸孔 13 mm
09 /
FULL SPEC TABLE
完整 6 種尺寸 規格對照
以下為 6 種尺寸捲盤的完整規格對照表，均依實際生產標準整理。如需 特殊帶寬、材質或電性 客製，歡迎來電或填寫詢價單。
尺寸
外緣
代表型號
成形方式
應用
4"
100 mm
GM-04A
一體成型
樣品 / 試產 · MOQ 300
7"
178 mm
GM-07A–D
一體 / 兩片
大宗常規 · SMD 主流
10"
254 mm
GM-10A / 10B
一體 / 兩片組合
中小尺寸 · 4 款型號變體
11.25"
285 mm
GM-11.25A
一體成型
歐洲打件機慣用
13"
330 mm
GM-13A–G
7 款型號齊全

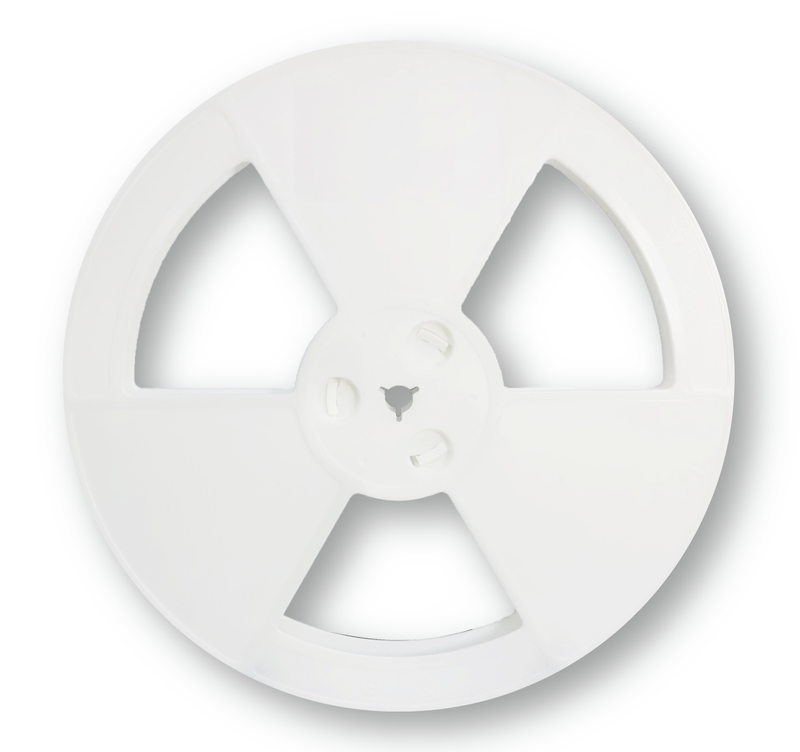

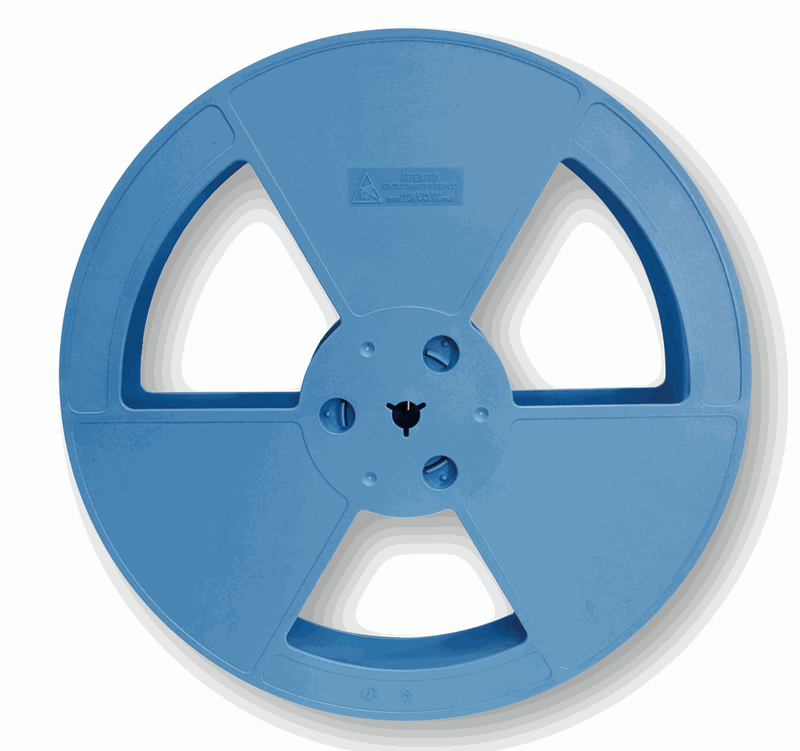

SMT 主流 · 含超音波熔接 / 旋轉式
15"
380 mm
GM-15A-X
兩片式組合
高效產線 · 大量纏繞
★ /
7" SMD REEL · 主力 MOST USED
FEATURED · 大宗主力

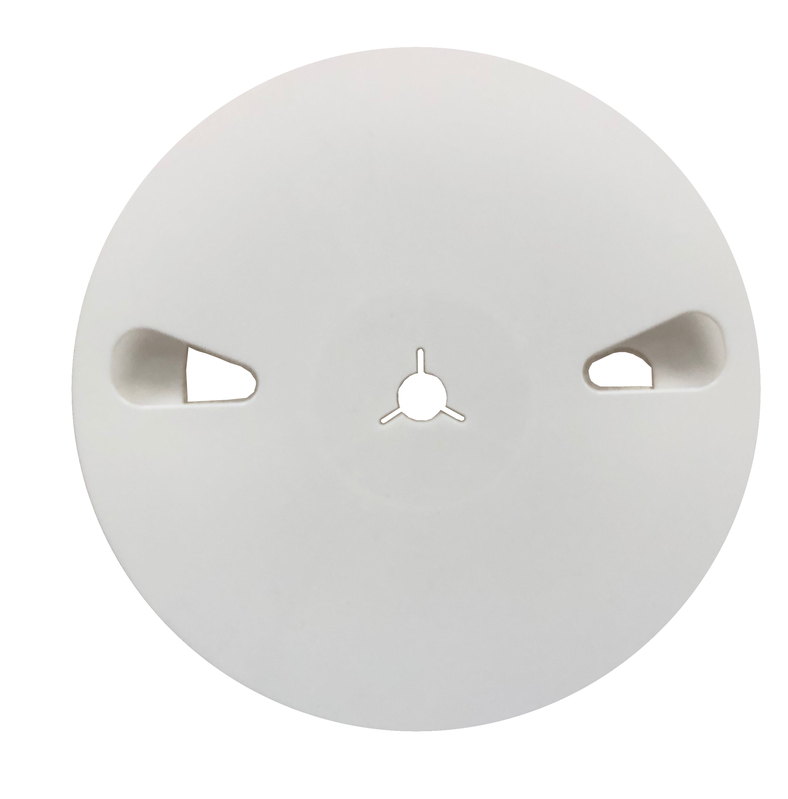

7" SMD 塑膠捲軸 · 大宗主力
各類主被動元件大廠最廣泛使用的捲軸，冠銘的大宗常規主力。178 mm 外緣、60 mm 內軸，完整 4 個型號(A / B / C / D)，涵蓋 8 / 12 / 16 / 24 mm 載帶寬，對應連接器、電阻電容、機構件等中小量元件的收納與運輸。
SPEC
型號 · GM-07A-X ~ GM-07D-X
7" — 4 款型號 (A / B / C / D)- 外緣尺寸7 Inch (178 MM)
- 載帶寬8 / 12 / 16 / 24 MM
- 內軸寬60 MM
- 中心孔圓寬13 MM
- 成形方式一體成型 / 兩片組合
- 材質PS / ABS
- 電性抗靜電 / 導電 / 絕緣
- 顏色本白 / 透明 / 黑 / 藍 / 客製
- 產地台灣
為何是主力
7" 是主被動元件大廠最廣泛採用的尺寸 — 盤徑適中、單盤容量與運輸成本最平衡;4 款型號(A / B / C / D)涵蓋從一般出貨、高保護到兩片省櫃的各種需求。
7" 規格摘要
外緣 178 mm・內軸 60 mm・中心孔 13 mm・載帶 8 / 12 / 16 / 24 mm・成形 一體成型 / 兩片組合・材質 PS / ABS・電性 抗靜電 / 導電 / 絕緣可選。 詢問 7 吋規格 →
178mm
7" 外徑
178 mm 外徑(7")，符合 EIA-481 載帶捲盤標準尺寸。
8–24mm
載帶涵蓋
GM-07A~D 涵蓋 8 / 12 / 16 / 24 mm 載帶寬。
3種
電性可選
抗靜電 / 導電 / 絕緣，對應不同 ESD 需求。
5色
顏色可選
本白 / 透明 / 黑 / 藍 / 客製。
想用 7" 出貨?先拿樣品試試
可客製規格、顏色與貼標 · 36 年 SMD 捲盤製造經驗
02 /

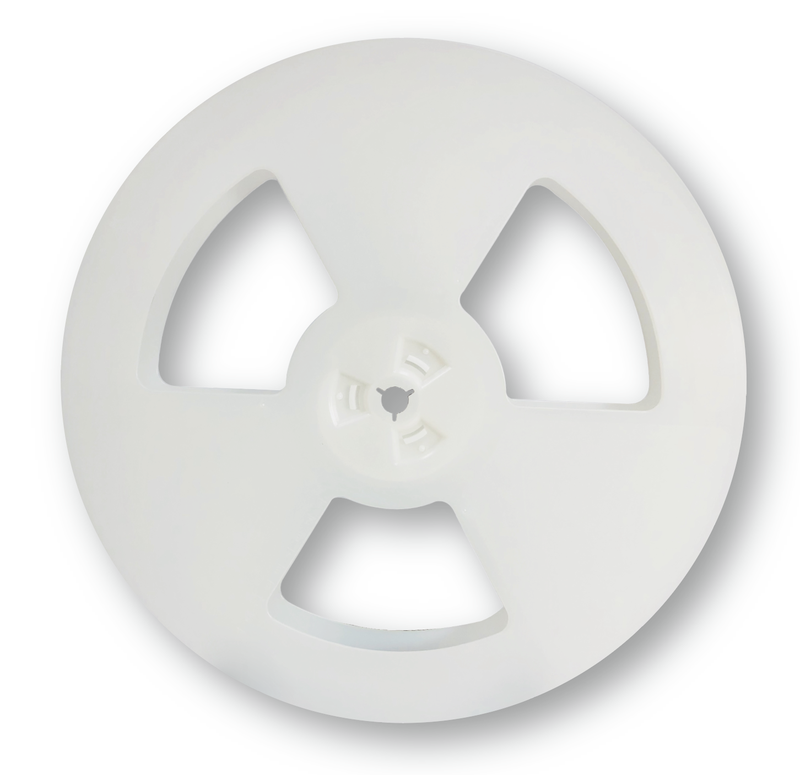

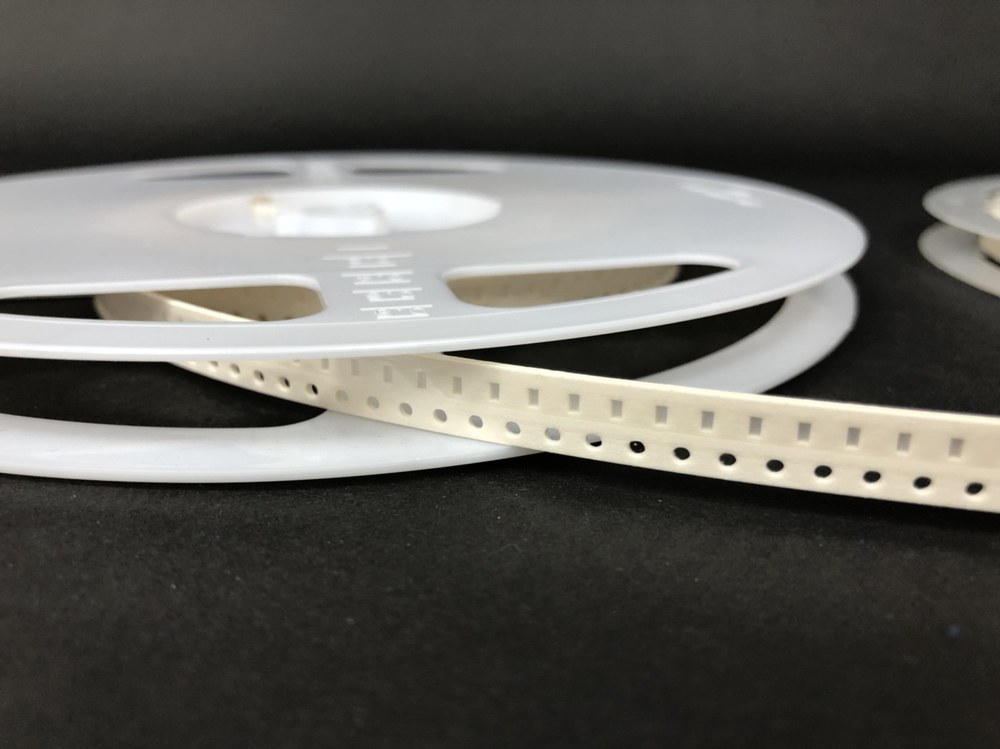

13" SMT REEL · GM-13E-X
FEATURED · 主力產品

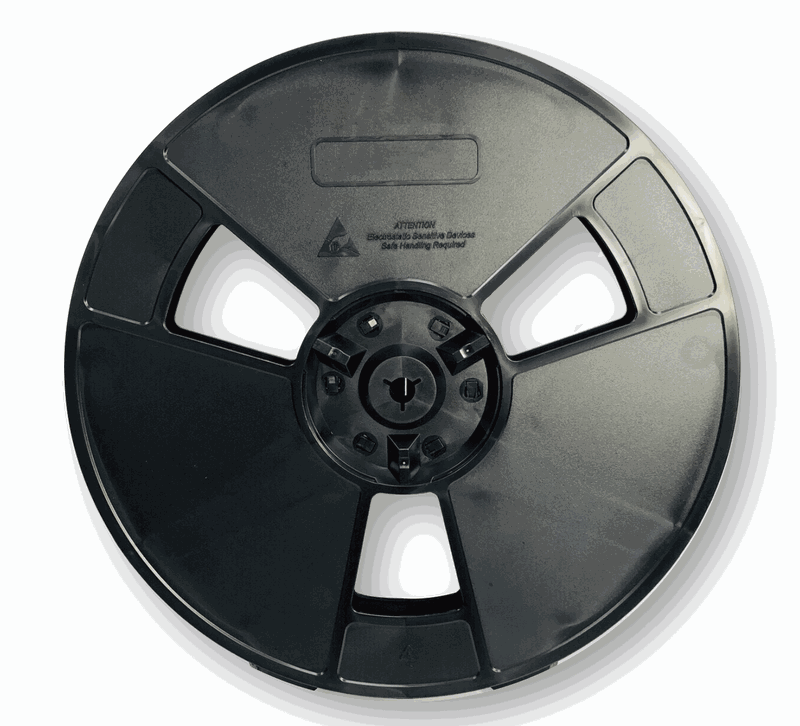

13" SMT 塑膠捲軸
SMT 產線最主流的尺寸規格 — GM-13E-X 採三片組合設計(兩片單片 + 一顆軸心)，出貨時未組裝平疊可節省外銷櫃裝體積 60%。應用於 OSAT 封裝廠、Fabless IC 設計、IDM 元件廠的精密包裝出貨。
SPEC
型號 · GM-13E-X
1-5-4, GM-13E-X- 外緣尺寸13 Inch (330 MM)
- 載帶寬8, 12, 16, 24, 32, 44 MM
- 內軸寬100 MM
- 中心孔圓寬13 MM
- 成形方式一體成型 / 兩片組合 / 三片組合 / 超音波熔接
- 材質PS / ABS
- 顏色白色 / 黑色 / 依客戶需求
- 電性抗靜電 / 導電 / 絕緣
- 品質穩定 · 交期迅速
- 產地台灣
外銷友善設計
此三片式組合的 13 吋捲軸，出貨時為分開的兩個單片以及一顆軸心,提供節省空間和方便組裝的優勢，供外銷使用。
SMT
量產線主流
SMT 自動化產線最主流尺寸，自動換料相容。
3片
未組裝平疊
GM-13E-X 出貨時為分開的兩片＋軸心平疊，大幅降低海運櫃裝。
EIA-481
國際相容
符合 EIA-481，對應全球 SMT 打件機台。
OSAT
大廠採用
半導體封測、IC 設計大廠長期指定。
13" 是你的量產主力?先拿樣品確認上機
可客製規格、顏色與貼標 · 36 年 SMD 捲盤製造經驗
03 /
15" REEL · GM-15A-X
15" 載帶捲盤
SMT 產線的大尺寸主流規格 — 盤徑更大，可纏繞更長載帶、承載更多元件，有效減少換料次數，提升產線稼動率。
SPEC
型號 · GM-15A-X
1-6-1, GM-15A-X- 外緣尺寸15 Inch (380 MM)
- 載帶寬8, 12, 16, 24, 32, 44 MM
- 內軸寬100 MM
- 中心孔圓寬13 MM
- 成形方式兩片式組合
- 材質PS / ABS(可依需求使用不同材質)
- 產地台灣
產線效率優勢
這大尺寸的塑膠捲軸可以纏繞更多的載帶以及主被動元件，以節省打料機上換料的時間。我們也可依不同需求而使用不同的材質。
04 /
10" SMD REEL · GM-10B-X
10" SMD 載帶捲盤
專為歐美客戶設計的規格 — 採一體成形工法，結構紮實、堅固耐用，是冠銘最熱銷的捲盤系列之一。
SPEC
型號 · GM-10A-X / GM-10B-X
10" — 4 款型號變體- 外緣尺寸10 Inch (254 MM)
- 載帶寬8, 12, 16 MM
- 內軸寬60 MM
- 中心孔圓寬13 MM
- 成形方式一體成形 / 兩片組合
- 材質PS / ABS
- 顏色白色 / 黑色 / 依客戶需求
- 電性抗靜電 / 導電 / 絕緣
- 重量109 / 130 / 150 g(依型號)
- 產地台灣
4 款型號變體
10" 系列共 4 款型號:GM-10A-X(一體成型,109g 經濟款)、GM-10B-X 12mm(兩片組合,150g 高保護)、GM-10B-X 8mm(一體成型,130g 大貼標位)、GM-10B-X 16mm(歐美樣式特殊款)。PS / ABS 材質可選，可進入烘烤室乾燥。
05 /
OTHER SIZES · 補充規格
4 / 10 / 11.25 / 15" 補充尺寸
7" 與 13" 是冠銘兩大主力尺寸;此外另提供 4"(打樣用)、10"、11.25"(歐洲打件機慣用)、15" 等補充尺寸，完整涵蓋從打樣到量產的各種需求。
10"
254 mm 外緣 · GM-10A-X
10 吋塑膠捲軸
SMT 中大尺寸常用規格。254 mm 外緣，一體成型，適用 8 / 12 mm 載帶。PS / ABS 材質，三種電性可選，可進烘烤室乾燥。
- 載帶寬8 / 12 mm
- 內軸寬60 mm
- 成形一體成型
- 材質PS / ABS
11.25"
285 mm 外緣 · GM-11.25A
11.25 吋塑膠捲軸
歐洲打件機大廠慣用規格。富有充足三個貼標處，可進入烘烤室乾燥。介於 10" 與 13" 之間的中間尺寸，對應特定機台需求。
- 載帶寬8 mm
- 內軸寬100 mm
- 成形一體成型
- 材質PS / ABS
15"
380 mm 外緣 · GM-15A-X
15 吋塑膠捲軸
大尺寸寬帶應用。380 mm 外緣，兩片嵌入式組合，適用 8–44 mm 寬載帶。出貨時未組裝平疊可節省海運櫃裝體積。
- 載帶寬8 / 12 / 16 / 24 / 32 / 44 mm
- 內軸寬100 mm
- 成形兩片嵌入式
- 材質PS / ABS
06 /
ELECTRICAL TYPES · 電性對應
三種 電性對應
冠銘 G.M 捲盤提供三種電性，對應不同 IC 的包裝需求 — 依元件敏感等級與作業環境，選擇對應規格。
01
導電
CONDUCTIVE添加導電碳粉等改質,讓塑膠本體具導電性，可快速消散累積靜電。適用對靜電敏感的 IC 元件。
表面阻抗
SAFE ZONE
< 105 Ω/sq
10⁴10⁶10⁸10¹⁰10¹²
敏感元件適用
IC · 半導體 · LED
02
抗靜電
ANTI-STATICSMT 量產主流選擇。表面塗佈或材質改質，可抑制靜電產生，避免摩擦帶電。適用一般電子料件包裝。
表面阻抗
DISSIPATIVE
106 ~ 1011 Ω/sq
10⁴10⁶10⁸10¹⁰10¹²
標準型 · 主流
電阻 · 電容 · 電感 · 連接器端子 · 五金件
03
絕緣
INSULATIVE原色 PS / ABS 材質，不導電。適用對絕緣性要求的特殊應用，或不需要 ESD 保護的元件包裝。
表面阻抗
INSULATIVE
> 1011 Ω/sq
10⁴10⁶10⁸10¹⁰10¹²
特殊應用
原色 PS / ABS
07 /
FORMING METHODS · 成形工法
兩種 核心工法 · 一種運輸選項
冠銘捲盤採兩種核心工法:超音波壓合的「一體成形」，以及「兩片組合 + 中央軸心」結構。13 吋大尺寸出貨時更為未組裝的三片平疊運輸，節省海運櫃裝空間。
01
一體成形
ONE-PIECE · ULTRASONIC WELDED兩片 flange 以超音波壓合永久接合，客戶端看到的是一體結構不可拆。代表型號 GM-10B-X(10")，結構強化，使用壽命長。
- 工法超音波壓合 · 永久接合
- 適用4 / 7 / 10"
- 應用LED · 被動元件 · 量產
02
兩片組合 + 中央軸心
2-FLANGE · INTERCHANGEABLE HUB兩片 flange 不焊死,中央軸可依載帶寬度替換。同一對 flange 配不同軸 = 不同規格，庫存彈性高。代表型號 GM-13E-X(13") · GM-15A-X(15")。
- 工法兩片 flange + 中央軸心
- 適用13 / 15 吋主流規格
- 優勢換軸即換寬 · 庫存彈性
03
三片未組裝運輸
3-PART PACKING · EXPORT FRIENDLY「兩片組合」的未組裝運輸版 — 出貨時為左 flange / 右 flange / 中軸三件分開平疊打包，到客戶端再組裝。節省貨櫃空間約 65%。代表型號 GM-13E-X。
- 工法兩片組合 · 三件分包
- 優勢海運外銷 · 節省 65% 體積
- 應用SMT 產線主流外銷
◆ /SCENARIO · 海運情境
兩片捲盤 省 60% 櫃裝體積
外銷歐美 36 年，最忌「運送空氣」。冠銘的兩片組合捲盤出貨時未組裝、零件平疊，讓相同數量的捲盤壓縮至更小體積。下面動畫呈現未組裝平疊、翻邊收納到高密度裝櫃的過程，說明 60% 的櫃裝空間是如何節省下來的。
01 · 整盤
組好的整盤
一般捲盤是組好的整盤，直接裝櫃很佔空間，海運成本就上去了。
02 · 兩片
兩片 + 軸心
冠銘的兩片組合捲盤出貨時為分開的兩片加一根軸心，到客戶端再用超音波熔接接合，強度經得起太平洋海運的震動測試。
03 · 平疊
翻邊平疊
未組裝的零件翻邊平疊，一疊一疊收得很扁。同樣的數量，體積只剩一體成形的四成左右。
04 · 裝櫃
高密度裝櫃
平疊後一個 40 呎櫃能裝的量大幅提升，櫃裝體積省下約 60% — 等於把運費攤薄，外銷更有競爭力。
08 /
USAGE SCENARIOS · 應用情境
不同尺寸的 真實應用
6 種尺寸分別對應不同的 SMT 機台、客戶類型與生產情境。從工程打樣到大量量產、從本土產線到海運外銷，每個尺寸都有最適合的應用場景。
4"
102 mm
SAMPLE
R&D LAB
工程驗證
工程打樣 · 小批量試產。新產品 first article 驗證、實驗室階段、特殊機台測試。
客製 · 小量
R&D
10"
254 mm
GM-10B-X
MASS PROD
量產線 · 歐美客戶
大規模量產 · 歐美客戶。LED 模組、被動元件大量出貨，一體成形強化結構，使用壽命長。
大規模量產
歐美
11.25"
286 mm
CUSTOM
SPECIAL EQUIP
特殊機台規格
特殊機台 · 客製規格。部分舊機台或非標準 SMT 設備指定 11.25" 規格，需要對應對軸尺寸客製。
客製規格
特定機台
13"
330 mm
GM-13E-X
EXPORT
海運外銷
SMT 主流 · 海運外銷。三片組合，出貨時為未組裝零件平疊節省貨櫃空間，到客戶端再組裝。
主流規格
外銷友善
15"
380 mm
GM-15A-X
HIGH-DENSITY
大型 SMT 產線
大型 SMT · 高密度產線。大容量纏繞減少換料次數，適合 IC 捲盤與半導體大量出貨。
大尺寸
高效產線
◆ /TOOLS · 工程工具
捲盤 工程小工具
三項實用工具:每盤容量計算、捲盤選型、ESD 電性選擇。輸入條件即時計算 — 結果可直接帶入詢價，由工程窗口為您確認。
每盤約可裝—顆
滿盤估算值(範圍約 ±12%)，公式:(可纏繞料長 − leader/trailer 約 600mm) ÷ pitch。校準參考:0603(8mm 帶寬、4mm pitch)7" 約 5,000 顆、13" 約 10,000–15,000 顆。實際受載帶厚度、壓紋深度與纏繞鬆緊影響，標準包裝量依製造商而定。
10 /
CERTIFICATIONS · 認證
通過五項國際認證
SGS · UKAS
EIA Alliance
RoHS Compliant
Halogen Free
◆ /SPECIFICATIONS · 規格速查
SMD 塑膠捲盤 規格速查表
冠銘工業（台灣新竹）SMD 塑膠捲盤（又稱塑膠卷盤、塑膠圓盤、載帶捲盤）完整 6 種尺寸，符合 EIA-481，提供抗靜電 / 導電 / 絕緣三種電性。同廠另有塑膠射出代工與真空成型（真空吸塑）服務。
電性與表面阻抗 · Electrical / Surface Resistance
| 電性 Grade | 表面阻抗 Surface Resistance | 適用 Application |
|---|---|---|
| 導電 Conductive | 10⁴–10⁶ Ω/sq | 高靜電敏感 IC · 半導體封裝 |
| 抗靜電 Anti-static | 10⁶–10¹¹ Ω/sq | SMT 量產主流 · 一般電子料件 |
| 絕緣 Insulative | >10¹¹ Ω/sq | 特殊應用 · 不需 ESD 防護 |
尺寸與型號 · Size / Diameter
| 尺寸 Reel Size | 外徑 Ø Diameter | 代表型號 Model |
|---|---|---|
| 4" | 100 mm | GM-04A |
| 7" | 178 mm | GM-07A–D |
| 10" | 254 mm | GM-10A / 10B |
| 11.25" | 285 mm | GM-11.25A |
| 13" | 330 mm | GM-13A–G |
| 15" | 380 mm | GM-15A-X |
適用載帶寬度（Carrier Tape Width）：8 / 12 / 16 / 24 / 32 / 44 / 56 mm，符合 EIA-481。
13" 三片組合 — 3 步驟組裝 / Assemble in 3 Steps
- 取件：兩片同尺寸圓盤 + 一支中央軸心。Take two same-size flanges and one central hub.
- 卡合：中央軸心放入第一片圓盤中心，旋緊卡合。Insert the hub into the first flange and twist to lock.
- 完成：蓋上第二片圓盤旋緊 — 不需任何工具，幾秒完成。Cap with the second flange and twist — assembled in seconds, no special tools required.
平疊出貨可省 60% 海運櫃裝體積，到廠快速組裝 — 為外銷客戶大幅降低運費與材積。
工程精準 · Engineering Precision
尺寸與齒孔契合 EIA-481，SMT 高速打件不卡帶；抗靜電 / 導電款經表面阻抗測試，阻抗均勻穩定。
供應鏈效率 · Supply-Chain Efficiency
13" 三片式平疊裝櫃省 60% 材積；真空成型 Tray 盤提供可回收 PET，支援 ESG 綠色採購。
台灣製造 · Taiwan Manufacturing
1990 年新竹創立的實體工廠，緊鄛竹科，服務台灣半導體與電子供應鏈，在地反應快速。
SEMICONDUCTOR SUPPLY CHAIN
服務半導體供應鏈
從封裝測試、IC 設計到元件製造,冠銘的 EIA-481 捲盤、真空成型 IC Tray 與客製射出,對應每個環節的需求。
封裝測試OSAT
他們要高量 EIA-481 捲盤、ESD 管控、IC Tray、可稽核品質
冠銘對應六尺寸捲盤 · ESD 實測 · 真空成型 IC Tray · ISO 9001
IC 設計FABLESS
他們要樣品/驗證捲盤、客製晶片托盤、小量快打樣
冠銘對應客製開模 · 小量打樣 · 高配合 · 快速交付
半導體元件廠COMPONENTS
他們要高量捲盤、ESD、全球出貨、到岸成本
冠銘對應完整捲盤系列 · ESD · 三片式省 60% 海運 · 全球出貨
